測試氣路及原理—流量式
關鍵詞：檢漏儀、流量氣密儀、流量儀、試漏儀
儀器通過向被測物（產品）內充入規定壓力的壓縮空氣，并保持加壓，通過測量流量傳感器上流量的變化從而檢測出被測物（產品）是否有泄漏以及泄漏流量的大小。首先檢漏儀向被測物充入調壓后的氣體，并保持充氣狀態，通過采集高靈敏度流量傳感器數據，感測出因泄漏導致的氣體流量的變化，即被測物的泄漏流量。系統工作流程如下：

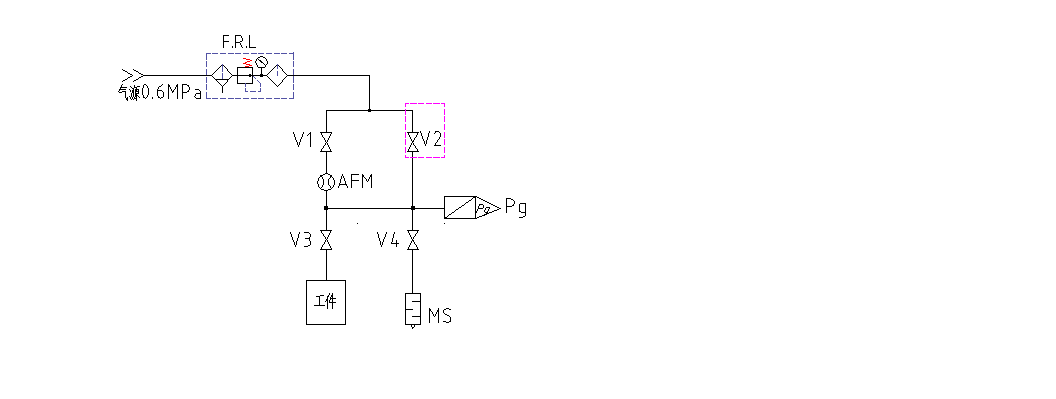

F.L.R— —減壓過濾裝置；
V1— —檢測閥；
V2— —內部旁路加壓閥；
V3— —手動閥；
V4— —放氣閥；
Pg — —壓力變送器器；
AFM— —流量傳感器；
MS— —消聲器；
啟動氣密檢漏儀進行檢測后，設備首先進入充氣狀態，沒有內部旁路加壓閥的機型V1、V3閥將打開，V4閥關閉，設備將從氣源端向被測產品充入規定壓力的壓縮空氣；具有內部旁路加壓閥的機型，設備進入充氣狀態時V2、V3閥打開，V1、V4閥關閉，設備將通過旁路加壓閥從氣源端向被測產品充入規定壓力的壓縮空氣。待產品充氣時間到，檢漏儀進入平衡狀態，此時V1、V3閥打開，V2、V4閥關閉，單位時間內流過流量傳感器AFM上的氣體流量將逐漸穩定。接下來氣密檢漏儀進入檢測階段，給出相應的泄漏流量值及檢測合格與否信號。
